Зимнее бетонирование · Модельный ряд · Экономика
Строительные тепляки: как бетонировать мосты, дороги и сложные объекты зимой
Половина года в России — это температура ниже +5 °C, при которой бетон без защиты не набирает прочность. Строительный тепляк — быстросборное тентовое укрытие над захваткой, внутри которого держат плюсовую температуру, пока бетон не наберёт критическую прочность. С разработки таких укрытий начиналась наша компания: передвижные тепляки для взлётно-посадочных полос, укрытия агрегатов непрерывного бетонирования, укрытия опор и пролётов мостов, колонн и эстакад. Ниже — зачем нужен тепляк, как он устроен в нашей унифицированной серии и где применяется.
Почему без тепляка зимой нельзя
Твердение бетона — химическая реакция гидратации цемента, которая идёт с выделением тепла и практически останавливается около 0 °C. Если вода в порах свежего бетона замерзает раньше, чем он набрал так называемую критическую прочность (по СП 70.13330 — от 30 до 50 % проектной в зависимости от класса, для конструкций с особыми требованиями — 70 %), лёд разрывает структуру изнутри, и марочной прочности конструкция не наберёт уже никогда. Методов зимнего бетонирования несколько — противоморозные добавки, электропрогрев, термос, — но для массивных и ответственных конструкций они работают только в связке с укрытием: тепляк создаёт замкнутый контур, внутри которого тепловые пушки держат +5…+15 °C при −30 °C снаружи, защищает поверхность от снега, ветра и выщелачивания, а людей и опалубку — от погоды. Для подрядчика это означает одно: бетонные работы не останавливаются на пять зимних месяцев.

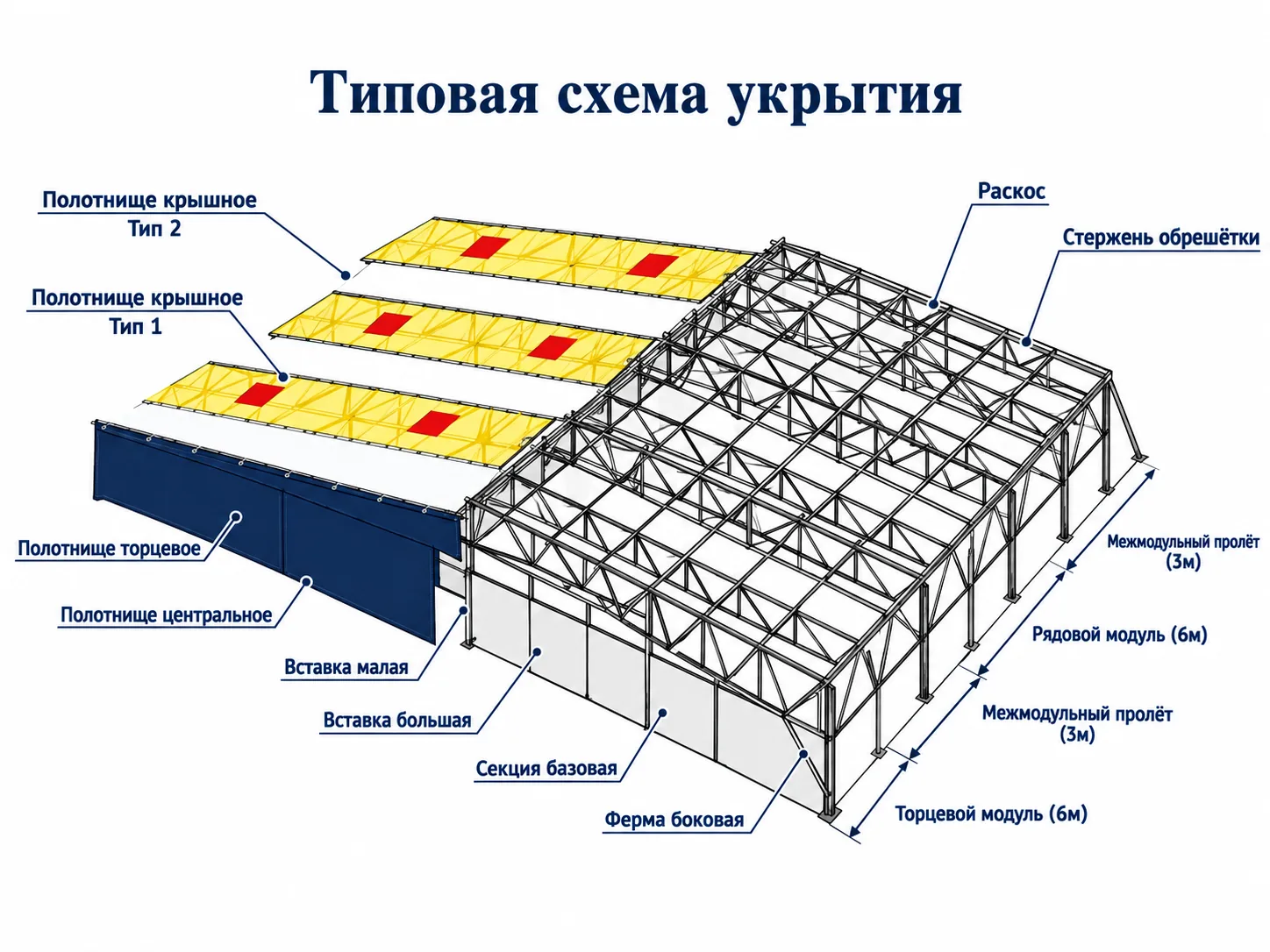

Как устроен тепляк
Наши укрытия — полностью унифицированная серия: каркас собирается из повторяющихся модулей, а полотнища раскроены под эти модули, поэтому укрытие наращивается по длине и ширине докупкой отдельных элементов.
| Элемент | Назначение |
|---|---|
| Секция базовая | Стойка с опорным узлом — несущий элемент стены; устанавливается на бетон, плиты или грунт через опорные пластины |
| Ферма боковая | Решётчатая ферма пролётом по ширине укрытия, болтовое соединение со стойками |
| Раскос | Связь жёсткости между фермами, воспринимает ветровую нагрузку вдоль укрытия |
| Стержень обрешётки | Прогон под крышные полотнища, задаёт шаг крепления тента |
| Вставка большая и малая | Доборные элементы стены для набора нужной высоты от 2,2 до 6,5 м |
| Полотнище крышное, тип 1 и тип 2 | Крышные секции ПВХ-мембраны с клапанами для подачи бетонной смеси через кровлю и люверсами по контуру |
| Полотнище центральное | Боковое полотно рядового модуля |
| Полотнище торцевое | Торцевая стена с проёмом под проезд техники или глухая |
Каркас набирается из торцевого модуля 6 м, рядовых модулей 6 м и межмодульных пролётов 3 м — так получается любая длина, а стыки полотнищ всегда приходятся на ферму. Клапаны в крышных полотнищах позволяют подавать бетон бетононасосом или бадьёй прямо через кровлю, не раскрывая укрытие и не теряя тепло.

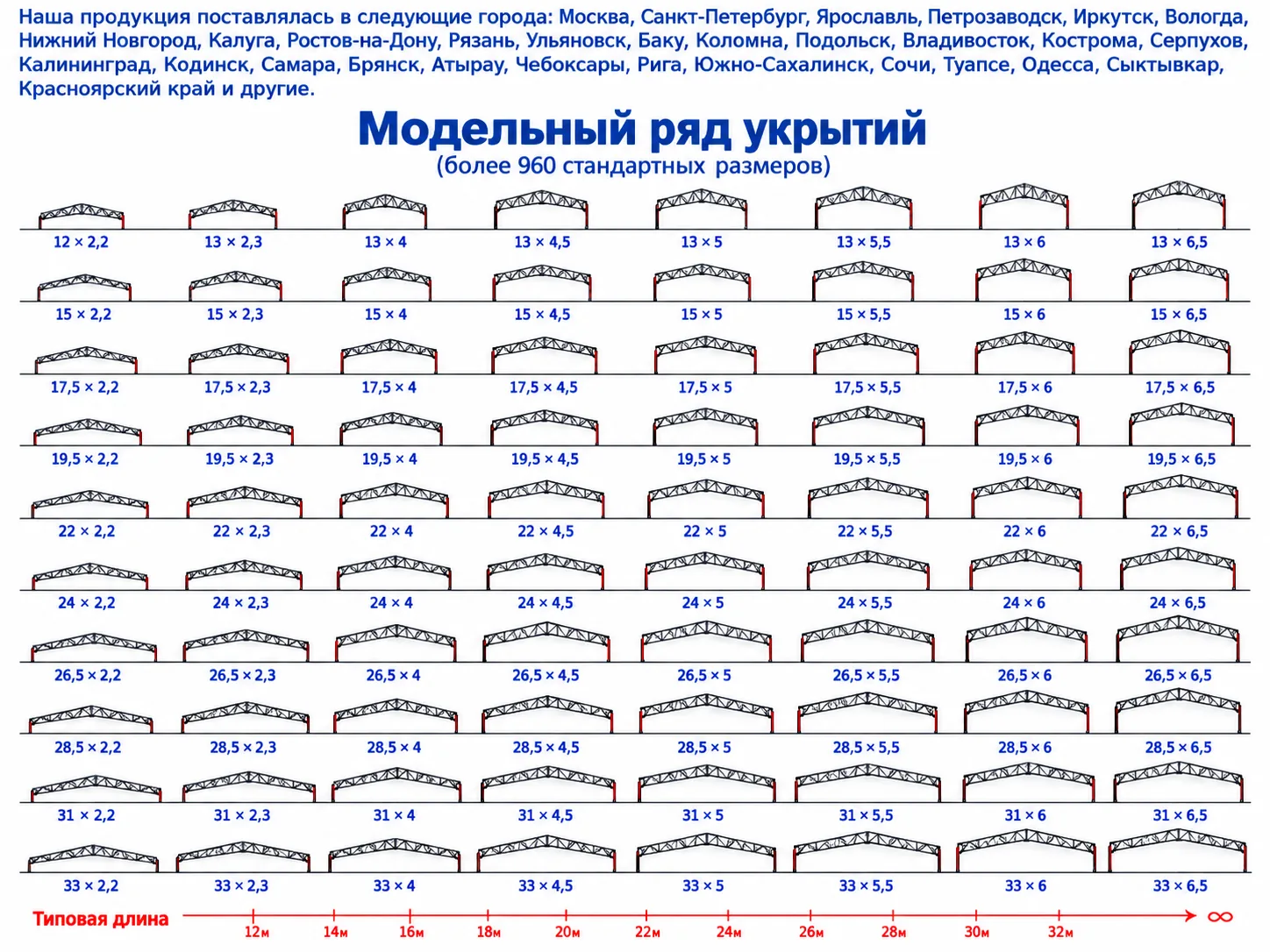

Модельный ряд
| Параметр | Значение |
|---|---|
| Типовые ширины | 12; 13; 15; 17,5; 19,5; 22; 24; 26,5; 28,5; 31; 33 м (индивидуально — до 45 м) |
| Полезные высоты | 2,2; 2,3; 4; 4,5; 5; 5,5; 6; 6,5 м |
| Длина | Любая, шагом 3 м; типовые 12–32 м и далее без ограничений |
| Стандартных типоразмеров | Более 960 |
| Температура применения | от −65 до +45 °C |
| Снеговая нагрузка | 80 кг/м² в базе; расчёт на полную нагрузку любого снегового района по заказу |
| Ветровая нагрузка | до 32 м/с |
| Масса конструкции | 16–28 кг/м² |
| Монтаж укрытия 1 000 м² | 5 дней |
| Каркас | Стальной профиль стандартного сортамента, болтовые соединения |
| Покрытие | Светопрозрачная ПВХ-мембрана плотностью от 630 г/м², морозостойкость по региону |
Низкие укрытия 2,2–2,3 м — это тепляки над плитами, ростверками, дорожным полотном и фундаментами, где внутри работают люди, а не техника. Высоты 4–6,5 м — укрытия над опорами, колоннами и пролётными строениями, куда заезжает бетоновоз и где стоит опалубка, а также укрытия для нулевых циклов и первых этажей жилых домов.
Мостовое строительство

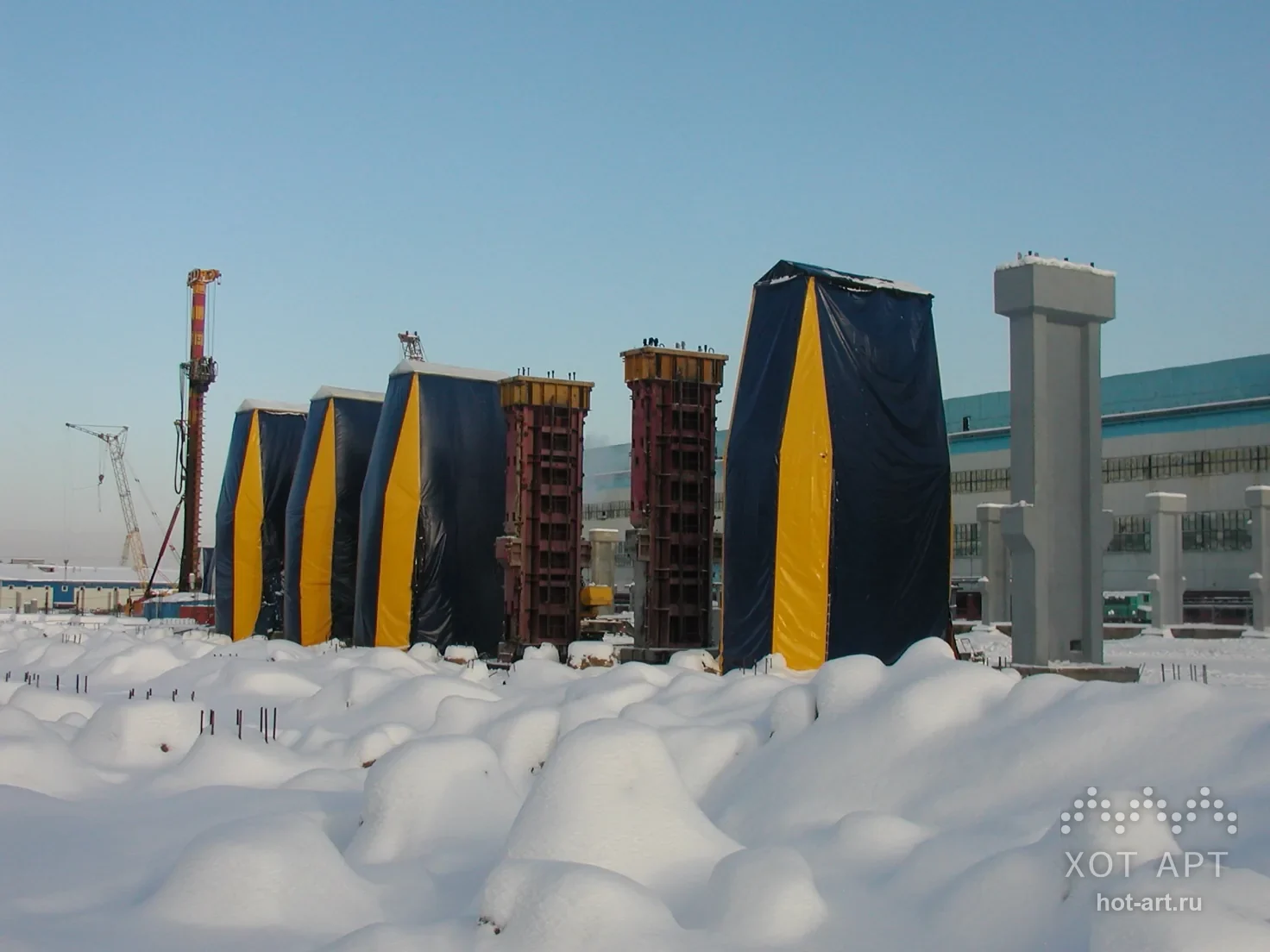

Мост зимой — это сотни кубометров бетона в опорах, ростверках и пролётах, которые нельзя ждать до весны. Тепляк здесь работает в трёх вариантах. Укрытие опоры: каркас собирается вокруг опалубки и переставляется вслед за захваткой по мере роста тела опоры — так бетонировали пилоны моста на остров Русский высотой 320 м, где захватки шли круглый год при −31 °C. Укрытие пролётного строения: тепляк стоит на пролёте или на подмостях и накрывает участок бетонирования плиты проезжей части. Самоходное укрытие агрегата непрерывного бетонирования перемещается по рельсам вместе с агрегатом — наше укрытие на мосту через Ангару в Иркутске выдержало более 20 циклов сборки-разборки.
Дорожное и аэродромное строительство

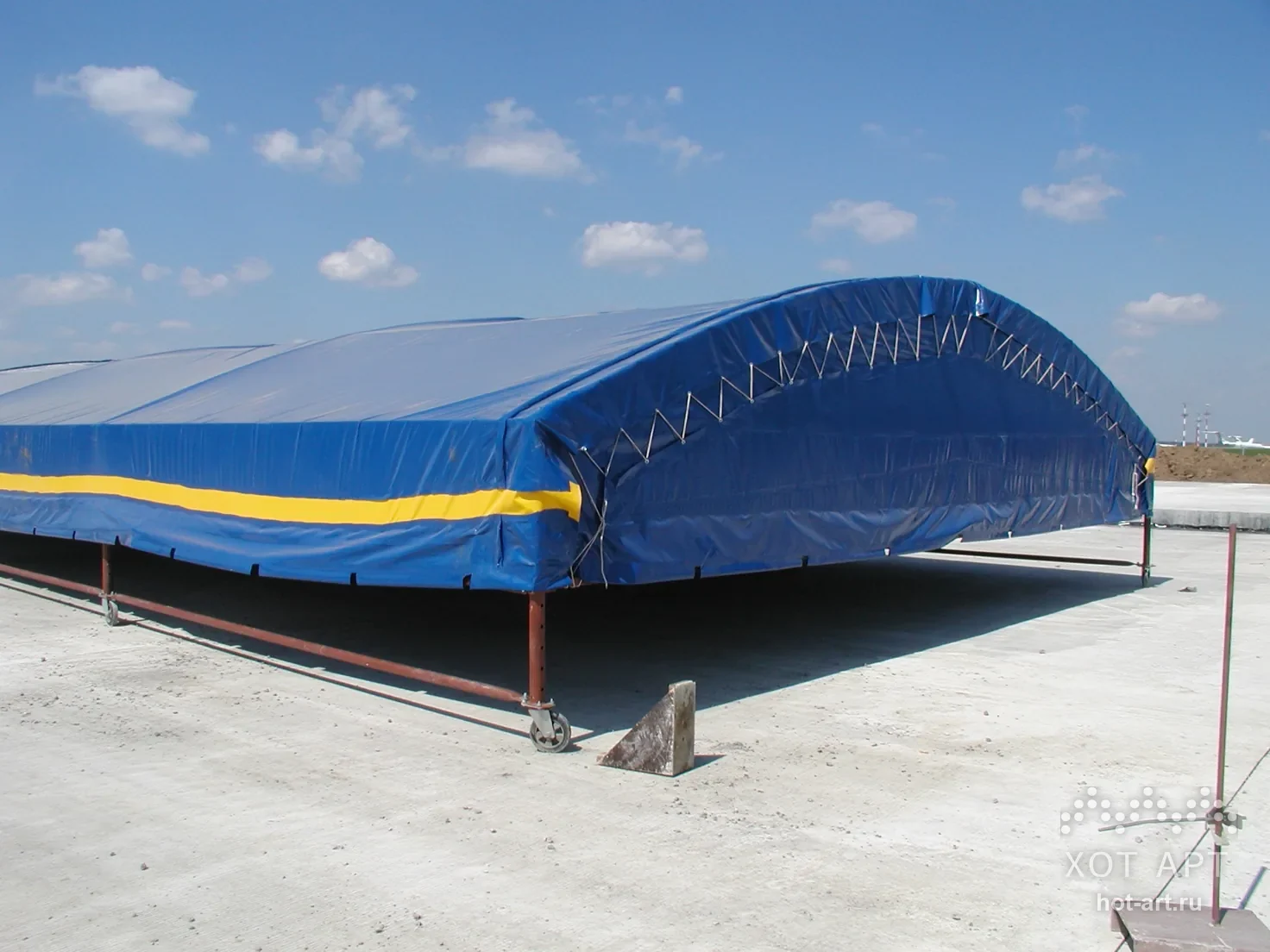

Для дорог и взлётно-посадочных полос главное требование — передвижение: бетонируется полоса, укрытие катится дальше. Передвижные тепляки нашей серии оснащаются системой продольного перемещения, низкой высотой 2,2–2,3 м и шириной 12–15 м под одну полосу или 22–33 м под две. Применение — цементобетонные покрытия ВПП и рулёжных дорожек, монолитные участки автодорог, бетонные основания, укрытия над свежеуложенным покрытием на период набора прочности, а также укрытия над эстакадами и путепроводами, как на строительстве эстакады на Вешних Водах в Москве.
Бетонирование сложных объектов

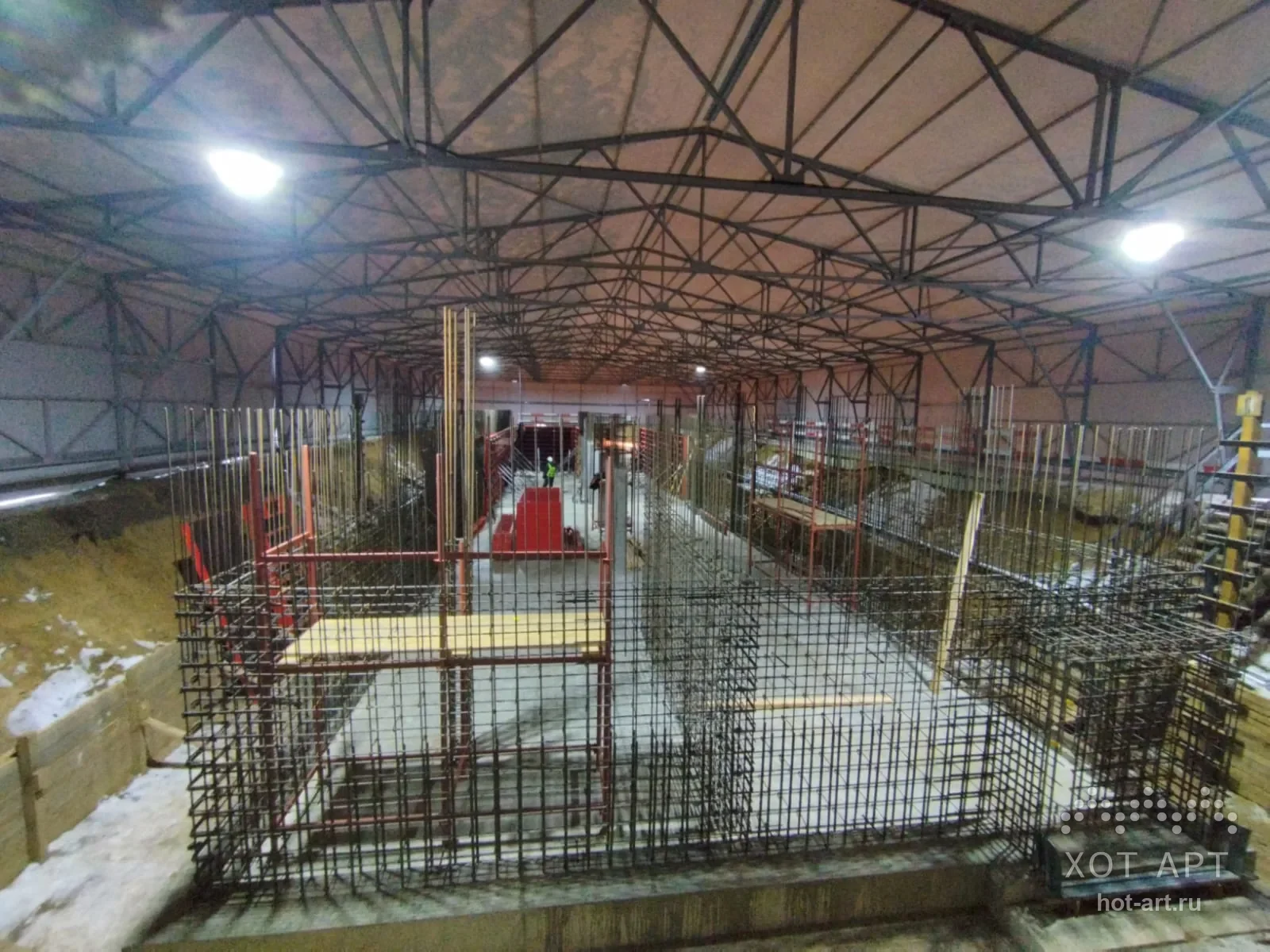

Колонны и стены промышленных зданий, фундаменты под оборудование, резервуары, подпорные стены, монолитные ядра — везде, где конструкция массивная, а сроки зимние, укрытие окупается первым же циклом. Отдельный класс задач — реконструкция: тепляк над существующим зданием или сооружением позволяет вести работы без остановки эксплуатации. Укрытие дооборудуется системами обогрева воздуха, освещения и вентиляции; при необходимости внутри ставится электропрогрев бетона, а тепляк обеспечивает ему замкнутый контур.
Экономика
| Статья | Что даёт тепляк |
|---|---|
| Простои | Бетонные работы идут круглый год; график не зависит от температуры |
| Обогрев | Замкнутый контур снижает расход топлива тепловых пушек в разы по сравнению с открытым прогревом |
| Качество | Нет риска замерзания бетона до критической прочности, нет корки льда и выщелачивания |
| Многократность | Унифицированный каркас и полотнища используются на следующих объектах; себестоимость падает со второго применения |
| Стоимость | Ориентировочно от 6 500 до 9 000 ₽/м² в зависимости от высоты, нагрузок и комплектации |
Для сравнения: тепляк 16,5×130×2,2 м площадью 2 145 м² для московского объекта обошёлся заказчику в 18 300 000 ₽ — около 8 500 ₽/м² с монтажом.
География
Наши укрытия работали в городах: Москва и Санкт-Петербург, Ярославль, Петрозаводск, Иркутск, Вологда, Нижний Новгород, Калуга, Ростов-на-Дону, Рязань, Ульяновск, Коломна, Подольск, Владивосток, Кострома, Серпухов, Калининград, Кодинск, Самара, Брянск, Чебоксары, Южно-Сахалинск, Сочи, Туапсе, Сыктывкар, Красноярский край, а также Баку, Атырау, Рига и Одесса.
Как заказать
Для расчёта нужны размеры захватки, требуемая высота под опалубку и технику, регион, способ подачи бетона, нужно ли перемещение укрытия и сколько циклов переноса планируется. По этим данным подбирается типоразмер из серии или проектируется индивидуальное укрытие, а комплект поставляется с паспортом, схемой сборки и, при необходимости, системами обогрева и перемещения. Телефон 8-495-966-13-628-495-966-13-62, почта info@hot-art.ru. Направление целиком — в разделе «Строительные тепляки».
Частые вопросы
- Зачем нужен тепляк, если есть противоморозные добавки и электропрогрев?
- Для массивных и ответственных конструкций эти методы работают только вместе с укрытием. Тепляк создаёт замкнутый контур, внутри которого тепловые пушки держат +5…+15 °C при −30 °C снаружи, защищает поверхность от снега, ветра и выщелачивания, а людей и опалубку — от погоды. Электропрогрев внутри тепляка ставят дополнительно.
- Что будет, если бетонировать зимой без укрытия?
- Если вода в порах свежего бетона замёрзнет раньше, чем он наберёт критическую прочность — по СП 70.13330 это 30–50 % проектной, для конструкций с особыми требованиями 70 %, — лёд разорвёт структуру изнутри, и марочной прочности конструкция не наберёт уже никогда.
- Какие размеры тепляков бывают?
- Ширины от 12 до 33 м серийно и до 45 м индивидуально, полезные высоты от 2,2 до 6,5 м, длина любая с шагом 3 м. Всего в серии более 960 стандартных типоразмеров. Низкие укрытия 2,2–2,3 м ставят над плитами, ростверками и дорожным полотном, высокие 4–6,5 м — над опорами, колоннами и пролётными строениями, куда заезжает техника.
- Сколько стоит строительный тепляк?
- Ориентировочно от 6 500 до 9 000 ₽/м² в зависимости от высоты, нагрузок и комплектации. Для сравнения: тепляк 16,5×130×2,2 м площадью 2 145 м² для московского объекта обошёлся заказчику в 18 300 000 ₽ — около 8 500 ₽/м².
- Как подают бетон внутрь укрытия?
- Через клапаны в крышных полотнищах — бетононасосом или бадьёй прямо сквозь кровлю, не раскрывая укрытие и не теряя тепло. Торцевое полотнище делается с проёмом под проезд техники или глухим.
- Можно ли перемещать тепляк вслед за захваткой?
- Да, это штатный режим. Укрытие опоры переставляется по мере роста тела опоры; для дорог и взлётно-посадочных полос укрытие оснащается системой продольного перемещения и катится за фронтом бетонирования. Наше самоходное укрытие на мосту через Ангару выдержало более 20 циклов сборки-разборки.
- За сколько собирается укрытие?
- Укрытие площадью 1 000 м² монтируется за 5 дней. Каркас болтовой, из повторяющихся модулей: торцевой 6 м, рядовые 6 м и межмодульные пролёты 3 м, поэтому длина набирается без доработки полотнищ.
- При какой температуре работает укрытие?
- Конструкция рассчитана на применение от −65 до +45 °C, ветровую нагрузку до 32 м/с и снеговую 80 кг/м² в базовом исполнении; под конкретный снеговой район делается отдельный расчёт.
