Раскатные ворота для ангаров

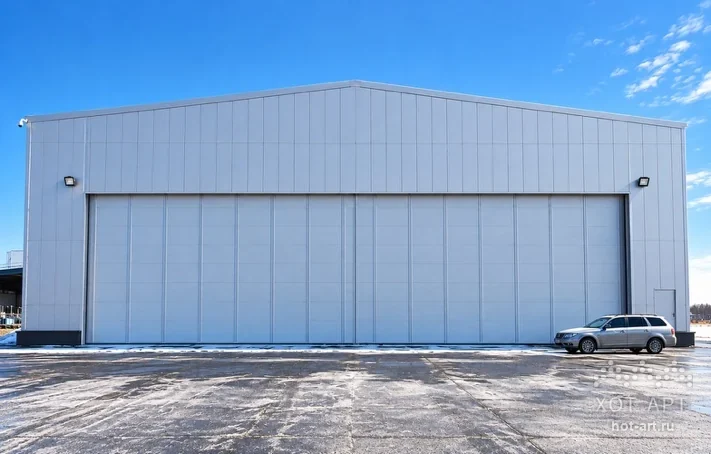

Раскатные ворота Хот-Арт — это жёсткие створки, которые катятся по рельсовой направляющей вдоль стены ангара и освобождают проём на всю ширину и высоту. Три схемы открывания — в две стороны от центра, в одну сторону и с поворотом внутрь вдоль боковых стен — закрывают проёмы от 4 до 40 м и больше. Проектируем ворота вместе с каркасом ангара, поэтому портал, рельс и створки считаются как одна конструкция.
Для чего нужны
Широкие проёмы, которые не перекрыть одной подъёмной панелью: торцы авиационных ангаров, эллингов, судостроительных и ремонтных цехов, складов негабаритной техники.
Высокие и тяжёлые полотна: раскатная створка опирается на рельс, а не висит на стропах или петлях, поэтому её масса практически не ограничена.
Частое открывание на полный проём и на часть проёма: створки можно раздвинуть только на ширину въезжающей машины.
Ветровые районы и северные регионы: закрытые створки стоят на опорах, и ветер передаётся на рельс и портал, а не на подвес.
Три схемы открывания
| Схема | Как работает | Где применяется | Что нужно учесть |
|---|---|---|---|
| Двусторонняя (раздвижная от центра) | Две группы створок расходятся от середины проёма в обе стороны и паркуются у краёв торца | Авиационные ангары, эллинги, проёмы 12–40 м и шире | Нужно место с обеих сторон проёма: по половине ширины проёма или меньше, если створки телескопические |
| Односторонняя | Все створки уходят в одну сторону; каждая следующая — на свой рельс, в открытом положении створки стоят пакетом | Проёмы 4–22 м, ангары на стеснённой площадке, угловое расположение ворот | Место нужно только с одной стороны; при нескольких рельсах глубина портала увеличивается |
| С поворотом внутрь ангара | Створки доходят до угла, поворачивают на 90° по криволинейной направляющей и уходят внутрь вдоль боковых стен | Ангары, у которых торец не шире самого здания, и площадки без свободного места по бокам | Створки занимают полосу 0,3–0,5 м вдоль внутренней стены; рельс укладывается по всему пути створки |
Третья схема снимает главное ограничение откатных ворот — потребность в глухой стене рядом с проёмом. Торец тентового ангара обычно равен его ширине, и парковать створки снаружи некуда; поворот внутрь вдоль боковых стен решает это без портала за пределами здания.

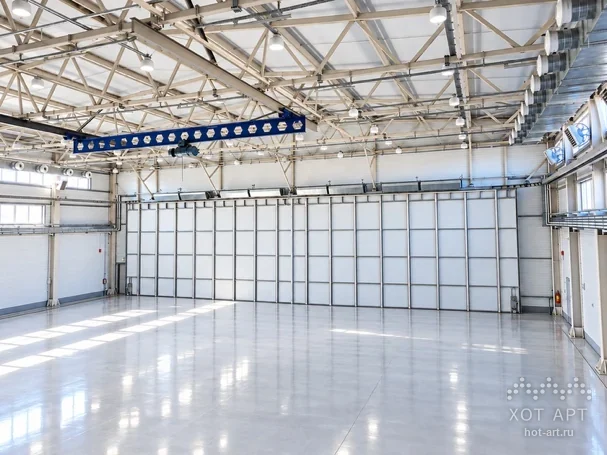

Как устроены
| Узел | Исполнение Хот-Арт |
|---|---|

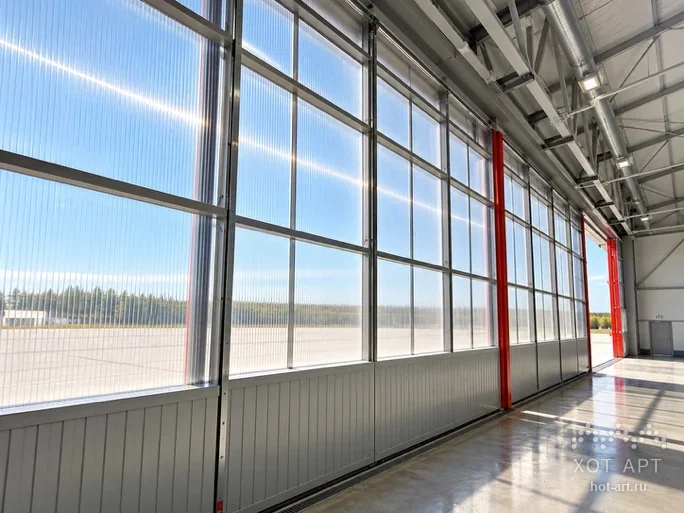

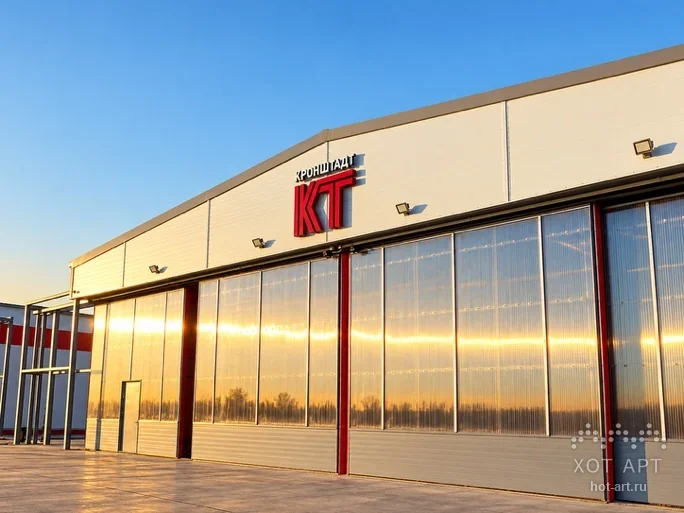

| Створка | Рама из профильной трубы с раскосами; обшивка профлистом (холодный вариант) или сэндвич-панелью 50–100 мм (тёплый); по заказу — ПВХ-мембрана в цвет тента или светопрозрачные вставки |
| Нижняя опора | Стальной рельс, вмонтированный в бетонное основание или закреплённый на закладных; двухребордные ролики на каждой створке |
| Верхняя направляющая | Швеллер или профиль на ригеле портала с направляющими роликами; удерживает створку от опрокидывания, не несёт её веса |
| Портал | Расчётная рама проёма из колонн и ригеля; воспринимает ветровую нагрузку и крепится к каркасу ангара и к основанию |
| Поворотный участок | Для схемы с поворотом внутрь — криволинейный рельс и верхняя направляющая радиусом 1,5–2,5 м, поворотные каретки на створках |
| Привод | Мотор-редуктор с цепной или реечной передачей на ведущую створку; остальные створки связаны тягами (телескопическая схема) или имеют свой привод |
| Безопасность | Кромка безопасности на торце ведущей створки, концевые выключатели, фотоэлементы, ручное открывание при отключении электричества |
| Уплотнение | Щёточные и резиновые уплотнения по стойкам, притвору створок и низу; нахлёст створок с лабиринтным притвором |
| Дополнительно | Калитка 0,9×2 м с доводчиком, окна, обогрев рельса для зимней эксплуатации, замки и запорные штыри в рельс |
Размеры и характеристики
| Параметр | Значение |
|---|---|
| Ширина проёма | от 4 до 40 м; больше — по индивидуальному расчёту |
| Высота проёма | от 3 до 20 м |
| Количество створок | от 1 до 8; ширина одной створки 2,5–6 м |
| Масса створки | до 6 000 кг на один рельс |
| Привод | мотор-редуктор 0,75–2,2 кВт, 380 В; ручной — на створки до 4×4 м |
| Скорость | 0,1–0,2 м/с; проём 10 м открывается за 1–1,5 минуты |
| Ветровая нагрузка | расчёт под ветровой район площадки по СП 20.13330 |
| Температура эксплуатации | −45…+50 °C |
| Защита металла | горячее цинкование или грунт-эмаль в два слоя, цвет по RAL |
| Исполнение | холодное — профлист или ПВХ; тёплое — сэндвич-панель 50–100 мм |
Стоимость
| Исполнение | Цена, ₽ за м² проёма | Пример: ворота 6×5 м (30 м²) |
|---|---|---|
| Холодное (профлист) | от 90 000 | от 2 700 000 ₽ |
| Тёплое (сэндвич-панель) | от 110 000 | от 3 300 000 ₽ |
В цену входят створки с обшивкой и уплотнениями, портал проёма, рельсовый путь с обогревом и закладными, привод с блоком управления и монтаж на объекте Хот-Арт. Отдельно считаются калитка, окна, поворотный участок для схемы с заходом внутрь и доставка в регион. Стоимость за квадратный метр снижается с ростом проёма: портал и привод распределяются на большую площадь. Расчёт под ваш проём готовим за один-два рабочих дня.
Чем отличаются от других ворот
| Тип | Куда уходит полотно | Ограничение по ширине | Когда выбирать |
|---|---|---|---|
| Раскатные | В сторону по рельсу, снаружи или внутрь вдоль стен | Практически нет | Проёмы от 8 м, тяжёлые тёплые створки, частичное открывание |
| Подъёмно-складные | Вверх, складываются пополам наружу | до 14 м | Нет места сбоку от проёма, нужен быстрый полный проём |
| Подъёмно-поворотные | Вверх одним полотном | до 18 м | Малая авиация, частое открывание на полную высоту |
| Рулонные | Наматываются на вал над проёмом | до 8 м | Лёгкие полотна, невысокие проёмы, нет требований к теплу |
Сроки
Проектирование под проём и схему открывания — 25–30 дней, изготовление створок и портала — 35–55 дней, укладка рельса и монтаж на объекте — 10–15 дней в зависимости от числа створок. Если ворота заказываются вместе с ангаром, закладные под рельс входят в проект основания, портал — в проект каркаса, а створки приходят на площадку в одном комплекте с фермами.
Что входит в поставку, если без монтажа
- Створки в сборе с обшивкой, роликами и уплотнениями
- Портал проёма
- Рельс с закладными деталями и упорами
- Верхняя направляющая
- Мотор-редуктор с блоком управления и кнопочным постом
- Тяги или приводы на каждую створку
- Замки и комплект крепежа
- Паспорт изделия с указанием ветровой нагрузки и графиком обслуживания
- Инструкция по эксплуатации
Обслуживание
Главное правило раскатных ворот — чистый рельс: снег, лёд и грязь в пазу рельса останавливают створку и ломают ролики. Для зимней эксплуатации предусматриваем обогрев рельса или дренаж паза; на складах с интенсивным движением — защитные накладки на рельс в проезде. Раз в полгода — осмотр роликов, уплотнений и концевых выключателей, раз в год — смазка подшипников кареток, проверка цепи или рейки и протяжка крепежа портала.
Рассчитаем ваши ворота
Хот-Арт производит промышленные ворота на собственном производстве более 10 лет и проектирует их вместе с ангаром, поэтому портал, рельс и створки считаются как одна конструкция. Пришлите размеры проёма, схему открывания и регион — подготовим расчёт. Телефон 8-495-966-13-628-495-966-13-62, почта info@hot-art.ru. Другие типы — подъёмно-складные и подъёмно-поворотные; готовые объекты с ценами — в портфолио.
Частые вопросы
- Чем раскатные ворота отличаются от рулонных?
- Рулонные наматывают гибкое полотно на вал над проёмом и ограничены по массе и ширине. Раскатные перемещают жёсткие створки по рельсу в сторону, поэтому подходят для любых проёмов и для тёплого исполнения с сэндвич-панелью.
- Нужно ли место сбоку от ворот?
- Для двусторонней и односторонней схем — да, по ширине парковки створок. Если места нет, ставим схему с поворотом внутрь: створки уходят вдоль боковых стен ангара и занимают только узкую полосу у стены.
- Можно ли открыть ворота частично?
- Да, створки раздвигаются на нужную ширину, а при независимых приводах — любая створка отдельно. Это экономит тепло в отапливаемом ангаре.
- Что будет при отключении электричества?
- Привод отсоединяется, и створки откатываются вручную; на створках до 4×4 м ручной режим штатный.
- Выдержат ли ворота ветер?
- Створки опираются на рельс и удерживаются верхней направляющей и портальной рамой, рассчитанной под ветровой район площадки; в закрытом положении створки запираются штырями в рельс.
- Можно ли поставить такие ворота в существующий ангар?
- Да, если каркас позволяет закрепить портал и есть основание под рельс; при необходимости портал ставится на собственные опоры, а рельс — на отдельный ленточный фундамент.
- Какая максимальная ширина?
- Серийно — до 40 м, по индивидуальному расчёту — больше: количество створок и рельсов не ограничено.
- Можно ли сделать калитку?
- Да, калитка 0,9×2 м с доводчиком встраивается в любую створку.
- Сколько стоят раскатные ворота?
- Холодное исполнение с обшивкой профлистом — от 90 000 ₽ за м² проёма, тёплое с сэндвич-панелью — от 110 000 ₽. Для проёма 6×5 м — это 30 м² — от 2 700 000 и от 3 300 000 ₽ соответственно.
