Чем они лучше секционных?

Одно жёсткое полотно вместо нескольких секций на шарнирах — меньше узлов, которые рассыпаются от частого цикла. Как правило, секционные ворота не производятся на ширину более 10 м.

Сколько места съедает поднятое полотно?

Под потолком нужна горизонтальная зона глубиной с высоту самого полотна. Если там идёт кран-балка, это нужно учесть в проекте.

Работают ли они зимой?

Да. Полотно жёсткое, наморозь на нём не скапливается так, как на гибком; порог расчищается обычной уборкой.

Можно ли открыть без электричества?

Да, через аварийное расцепление привода: противовесы держат вес, и полотно поднимается вручную.

Ставите ли такие ворота в чужой ангар?

Да, если каркас держит нагрузку от рычагов. Перед договором выезжаем на замер.

Сколько стоят подъёмно-поворотные ворота?

Холодное исполнение — от 60 000 ₽ за м² проёма, тёплое — от 72 000 ₽. Для проёма 15 × 6 м — это 90 м² — от 5 400 000 и от 6 480 000 ₽ соответственно. Изготовление 50–75 дней, монтаж одних ворот — 10 дней.

Подъёмно-поворотные ворота для ангаров

Ангар с подъёмно-поворотными воротами: синее цельное полотно во всю ширину торца, гидроцилиндры по низу полотна

Позвонить: 8-495-966-13-62Позвонить: 8-495-966-13-62

Для чего нужны

Это вариант для интенсивной работы: полотно у подъёмно-поворотных ворот одно и жёсткое, без секций и шарниров между ними. Изнашиваться там почти нечему: рычаги, противовесы и два узла крепления. Поэтому их берут туда, где ворота открываются по нескольку десятков раз в смену или где важно поднять секцию разом и нет возможности применять другие варианты.

Второе их свойство — чистый проём. Полотно уходит горизонтально под потолок и не забирает ни сантиметра по бокам, а значит, в проём проходит вся заявленная ширина. Это решает для вертолёта с винтом от трёх лопастей и выше, самолёта с размахом крыла до 20 м, карьерной и другой негабаритной техники.

Типовые объекты: транспортные боксы и гаражи негабаритной техники — карьерной или сельхозтехники, ремонтные цеха, авиационные ангары, отдельные дизайнерские проекты.

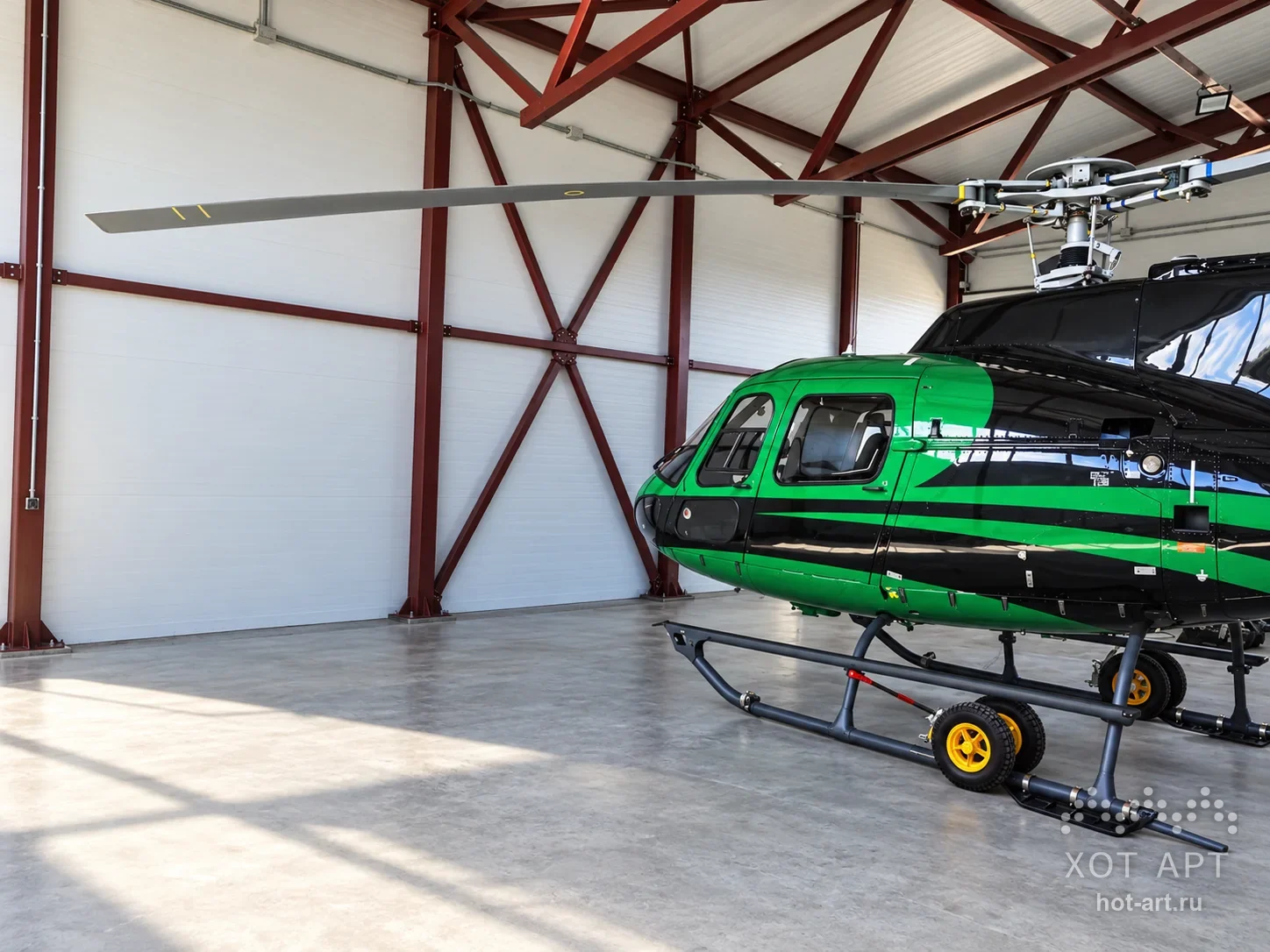

Вертолёт внутри ангара: несущий винт развёрнут вдоль стены, рядом свободный проезд к воротам — Ради таких габаритов ворота и делают цельными: проём открывается на всю ширину, без стоек и створок по бокам.

Как устроены

Устройство подъёмно-поворотных ворот
Узел	Исполнение
Полотно	Стальная рама с обшивкой: профлист, сэндвич-панель или ПВХ-мембрана (гораздо реже) под отделку ангара
Подъём	Два гидроцилиндра по бокам поднимают полотно и разворачивают его в горизонталь; противовесы или пружины снимают большую часть веса с привода
Привод	Электрогидравлический: гидроцилиндры и насосная станция, концевые выключатели, аварийное расцепление
Уплотнение	Контур по периметру и порогу; в тёплом исполнении — сэндвич-панель или утеплитель внутри рамы
Дополнительно	Калитка в полотне, окна для света, фотоэлементы

Привод электрогидравлический — посредством гидроцилиндров и насосной станции, с концевыми выключателями и аварийным расцеплением. По запросу ставим калитку в полотне, окна для света и фотоэлементы. Тёплое исполнение — сэндвич-панель или утеплитель внутри рамы плюс уплотнение по периметру и порогу.

Размеры и характеристики

Характеристики подъёмно-поворотных ворот
Параметр	Значение
Ширина проёма	от 10 до 20 м
Высота проёма	до 8 м
Полотно	стальная рама, обшивка под отделку ангара
Привод	электрогидравлический, аварийное расцепление
Открытие	под потолок, проём свободен целиком
Исполнение	холодное или тёплое

Стоимость

Цена подъёмно-поворотных ворот за квадратный метр проёма
Исполнение	Цена, ₽ за м² проёма	Пример: ворота 15×6 м (90 м²)
Холодное	от 60 000	от 5 400 000 ₽
Тёплое (сэндвич-панель)	от 72 000	от 6 480 000 ₽

Точная стоимость зависит от ширины, высоты, ветрового района и типа ангара — расчёт готовим за один-два рабочих дня.

Сроки

Изготовление — 50–75 дней, монтаж одних ворот — 10 дней. Если ворота заказываются вместе с ангаром, портал закладывается в проект каркаса и приходит на площадку одним комплектом.

Входит в цену

Полотно в сборе с обшивкой и уплотнениями
Гидроцилиндры и насосная станция
Блок управления с концевыми выключателями
Противовесы или пружины
Комплект крепежа
Монтаж

Не входит

Подвод питания к проёму
Доставка в регион

Рассчитаем ваши ворота

Хот-Арт производит промышленные ворота на собственном производстве более 10 лет и проектирует их вместе с ангаром, поэтому портал, каркас и полотно считаются как одна конструкция. Пришлите размеры проёма, регион и назначение — подготовим расчёт. Телефон 8-495-966-13-628-495-966-13-62, почта info@hot-art.ru. Другие типы — подъёмно-складные и раскатные; готовые объекты с ценами — в портфолио.

Частые вопросы

Чем они лучше секционных?: Одно жёсткое полотно вместо нескольких секций на шарнирах — меньше узлов, которые рассыпаются от частого цикла. Как правило, секционные ворота не производятся на ширину более 10 м.
Сколько места съедает поднятое полотно?: Под потолком нужна горизонтальная зона глубиной с высоту самого полотна. Если там идёт кран-балка, это нужно учесть в проекте.
Работают ли они зимой?: Да. Полотно жёсткое, наморозь на нём не скапливается так, как на гибком; порог расчищается обычной уборкой.
Можно ли открыть без электричества?: Да, через аварийное расцепление привода: противовесы держат вес, и полотно поднимается вручную.
Ставите ли такие ворота в чужой ангар?: Да, если каркас держит нагрузку от рычагов. Перед договором выезжаем на замер.
Сколько стоят подъёмно-поворотные ворота?: Холодное исполнение — от 60 000 ₽ за м² проёма, тёплое — от 72 000 ₽. Для проёма 15 × 6 м — это 90 м² — от 5 400 000 и от 6 480 000 ₽ соответственно. Изготовление 50–75 дней, монтаж одних ворот — 10 дней.
