Подъёмно-складные ворота для ангаров
Подъёмно-складные (стропные) ворота «Хот Арт» — это два жёстких полотна, связанные между собой системой высокопрочных петель, которые поднимаются стропами вверх и складываются пополам наружу, освобождая проём на всю ширину и высоту. В открытом положении ворота не занимают ни площадку перед ангаром, ни стену рядом с проёмом — в отличие от распашных и откатных. Стальные стропы заменены полиэстеровыми лентами с разрывной нагрузкой в четыре раза выше, чем у троса, а автозамки удерживают полотно при любом ветре. Проектируем и производим под ваш проём: от 3×3 до 12×6 м.
- Проём
- от 3×3 до 12×6 м
- Холодные
- от 40 000 ₽/м²
- Тёплые
- от 55 000 ₽/м²
- Срок
- 45–62 дня
Для чего нужны

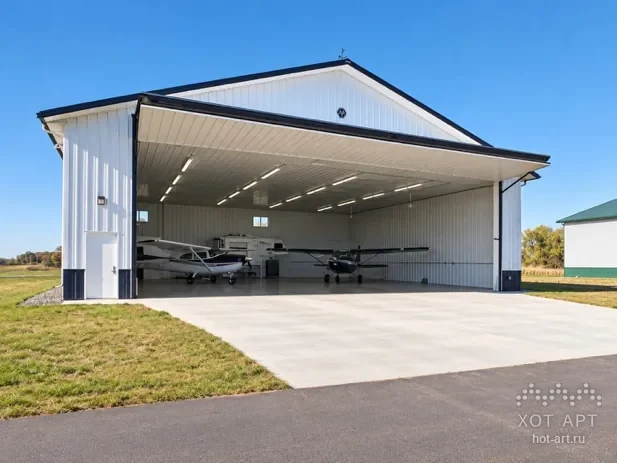

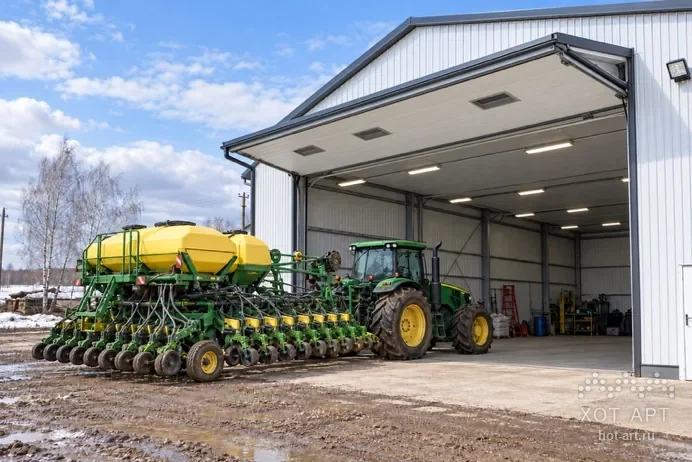

Проезд негабарита. Техника с оборудованием, которой не хватает стандартных ворот: фуры с высоким кузовом, спецтехника, сельхозмашины, лодки на прицепах, малая авиация.
Экономия места. Перед ангаром не нужна зона под распашные створки, а вдоль стены — под откатное полотно.
Стеснённые условия. Ворота ставятся в торец тентового или любого другого ангара без отдельного портала за его пределами.
Частое открывание. Электропривод с кнопочного поста или пульта за 30–60 секунд поднимает полотно шириной 6–12 м.
Как устроены
| Узел | Исполнение «Хот Арт» |
|---|---|
| Полотно | Две секции из профильной трубы с диагональными раскосами; обшивка профлистом 0,7 мм (холодный вариант) или сэндвич-панелью 40–60 мм (тёплый) |
| Портал | Отдельная расчётная рама проёма, воспринимающая вес ворот и ветровую нагрузку; крепится к каркасу ангара и к основанию |

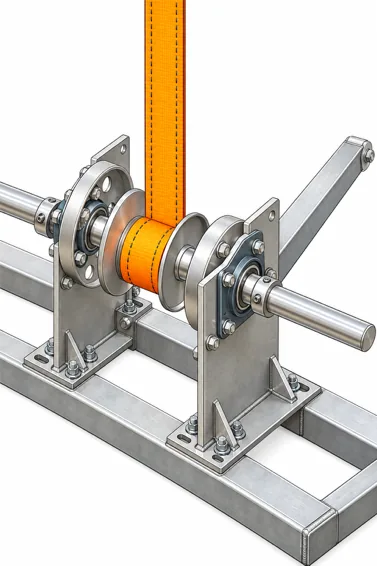

| Подъём | Полиэстеровые стропы на барабанах общего вала с направляющими щёками; регулируемые анкеры на каждой стропе выравнивают нагрузку |
| Привод | Мотор-редуктор с электромагнитным тормозом и частотным преобразователем для плавного пуска; аварийный ручной привод |
| Фиксация | Автозамки в закрытом положении, фиксаторы промежуточных положений; ветровые крюки снимают нагрузку со строп при шторме |
| Безопасность | Ловители при ослаблении или обрыве стропы, концевые выключатели, фотоэлементы и кромка безопасности по запросу |
| Уплотнение | Щёточные уплотнения по стойкам, резиновый профиль по низу и притвору, нащельники по контуру |
| Дополнительно | Калитка 0,9×2 м с доводчиком, окна, тепловая завеса, обогрев притвора для зимней эксплуатации |
Почему стропы, а не тросы
Стальной трос тянется, перетирается на блоках и требует регулировки; разрывная нагрузка типового троса — около 3 200 кг. Полиэстеровая лента шириной 50–75 мм держит 10 000–13 000 кг, не вытягивается, не портит кромки и меняется за несколько минут без разборки вала.
Подвижных элементов в стропной системе на 90 % меньше, чем в тросовой с цепями и звёздочками: нечему изнашиваться и нечего смазывать. Схема применяется в США и Европе на ангарных воротах уже больше двадцати лет — мы взяли из неё лучшее: единый вал, регулируемые анкеры строп и автозамки.
Размеры и характеристики
| Параметр | Значение |
|---|---|
| Ширина проёма | от 3 до 12 м (серийно 4, 5, 6, 8, 10 м) |
| Высота проёма | от 3 до 6 м |
| Количество строп | 2 на ширину до 6 м, 4 — до 12 м |
| Разрывная нагрузка стропы | не менее 10 000 кг |
| Привод | мотор-редуктор 0,75–3 кВт, 380 В; ручной — на ворота до 4×4 м |
| Время открывания | 30–90 с в зависимости от размера |
| Ветровая нагрузка | расчёт под ветровой район площадки по СП 20.13330 |
| Температура эксплуатации | −45…+50 °C |
| Защита металла | горячее цинкование или порошковая окраска, цвет по RAL |
| Исполнение | холодное — профлист; тёплое — сэндвич-панель 40–60 мм |
Стоимость
| Исполнение | Цена, ₽ за м² проёма | Пример: ворота 4×4,5 м (18 м²) |
|---|---|---|
| Холодное (профлист) | от 40 000 | от 720 000 ₽ |
| Тёплое (сэндвич-панель) | от 55 000 | от 990 000 ₽ |
В цену входят полотно, портал, стропная система, привод с блоком управления, автозамки и монтаж на объекте «Хот Арт». Отдельно считаются калитка, окна, тепловая завеса, обогрев притвора и доставка в регион. Точная стоимость зависит от ширины, высоты, ветрового района и типа ангара — расчёт готовим за один-два рабочих дня.
Сроки
Проектирование под проём — 10–15 дней, изготовление — 30–40 дней, монтаж на готовый портал — 5–7 дней. Если ворота заказываются вместе с ангаром, портал закладывается в проект каркаса, а ворота приходят на площадку в одном комплекте с металлическим каркасом ангара.
Что входит в поставку
- Полотно в сборе с обшивкой и уплотнениями
- Портал проёма
- Вал с барабанами и стропами
- Мотор-редуктор с блоком управления и кнопочным постом
- Автозамки и ловители
- Комплект крепежа
- Паспорт изделия с ветровой нагрузкой и графиком обслуживания
- Инструкция по эксплуатации
Обслуживание
Раз в полгода — осмотр строп, замков и петель, проверка концевых выключателей; раз в год — смазка петель через пресс-маслёнки и протяжка крепежа портала. Замена строп — по износу, в среднем раз в 5–7 лет, занимает около часа. Для зимней эксплуатации рекомендуем обогрев нижнего притвора: он исключает примерзание полотна.
Рассчитаем ваши ворота
«Хот Арт» производит промышленные ворота на собственном производстве более 10 лет и проектирует их вместе с ангаром, поэтому портал, каркас и полотно считаются как одна конструкция. Пришлите размеры проёма, регион и назначение — подготовим расчёт. Телефон 8-495-966-13-628-495-966-13-62, почта info@hot-art.ru. Другие типы — раскатные и подъёмно-поворотные; готовые объекты с ценами — в портфолио.
Частые вопросы
- Сколько места занимают ворота в открытом состоянии?
- Секции складываются под перемычкой проёма и выступают наружу на половину высоты полотна; площадка перед ангаром и внутреннее пространство остаются свободными.
- Можно ли поставить такие ворота в существующий ангар?
- Да, если каркас ангара позволяет закрепить портал; при необходимости портал ставится на собственные опоры с анкеровкой в основание. Это работает и для тентового ангара, и для ангара другого типа.
- Что будет при отключении электричества?
- Полотно удерживается тормозом мотор-редуктора и автозамками; открыть ворота можно ручным аварийным приводом.
- Выдержат ли ворота сильный ветер?
- Полотно и портал рассчитываются под ветровой район площадки; в закрытом положении нагрузку принимают автозамки и ветровые крюки, а не стропы.
- Какая максимальная ширина проёма?
- Серийно — до 8 м, по индивидуальному расчёту — до 12 м. Для проёмов шире 12 м предлагаем раскатные секции ангара или подъёмно-поворотные ворота с опорными стойками.
- Можно ли сделать калитку?
- Да, калитка 0,9×2 м с доводчиком встраивается в нижнюю секцию. Но калитку лучше делать в стене ангара, а не в воротах: так она не зависит от положения полотна.
- Нужен ли фундамент?
- Для портала достаточно анкеровки в бетонную плиту или мелкозаглублённых опор под стойки — так же, как для самого тентового ангара.
- Сколько стоят подъёмно-складные ворота?
- Холодное исполнение с обшивкой профлистом — от 40 000 ₽ за м² проёма, тёплое с сэндвич-панелью — от 55 000 ₽ за м². Для проёма 4×4,5 м это от 720 000 и от 990 000 ₽ соответственно. В цену входят полотно, портал, стропная система, привод, автозамки и монтаж.
