Каркас ангара: формы, конструктивные схемы, сталь и защита

Обновлено 25 сентября 2026

Каркас ангара — это то, что остаётся на десятилетия, когда тент уже дважды заменили, а ворота перевесили. Он определяет пролёт, высоту, снеговую и ветровую стойкость, возможность подвесить освещение или кран-балку, срок службы и до половины стоимости сооружения. Ниже — какие каркасы бывают, из чего их делают в России и за рубежом и на что смотреть заказчику, чтобы не купить «лёгкий» каркас там, где нужен рабочий.

Каркас ангара из ферм профильной трубы на объекте: двускатные рамы в грунтовке, подъём краном, монтажная бригада

Двускатный каркас из ферм профильной трубы: рамы собирают на земле, поднимают краном и стыкуют на болтах. Это наш объект 16,5×24×6 м — смотрите его в портфолио.

Коротко

Каркас — это 40–60 % цены ангара и единственная часть, которая переживает две-три замены тента.
Российский стандарт де-факто — ферма из профильной трубы с заводской сваркой и болтовыми монтажными стыками.
Класс стали решает вес и цену: С345 несёт примерно на 40 % больше, чем С245 при том же сечении.
Снеговой район площадки закладывают в расчёт до подписания договора — переделать готовый каркас нельзя.
Подвесные нагрузки (свет, вентиляция, кран-балка) тоже считают заранее, а не добавляют потом.

Формы каркаса

Форма задаёт металлоёмкость, поведение под снегом и то, сколько площади у стен реально можно занять. Шесть схем закрывают почти все задачи.

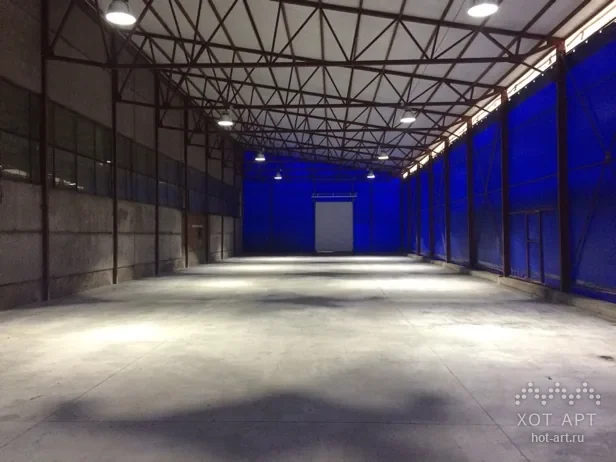

Двускатный (прямостенный): Вертикальные стойки и двускатная кровля с уклоном 12–25°. Самая распространённая схема: вся площадь у стен используется полностью, стеллажи и оборудование ставятся вплотную, ворота любого размера встают в торец и в боковую стену. Пролёты 12–50 м, шаг рам обычно 3–6 м. Требует чуть больше металла, чем арка, но даёт максимум полезного объёма.
Односкатный: Кровля с уклоном в одну сторону. Применяется для пристроек к существующим зданиям, навесов и узких сооружений, где водоотвод нужно направить в одну сторону; для широких пролётов невыгоден из-за большой высоты высокой стены.
Арочный: Каркас из гнутых вальцованных или сегментированных ферм или арок по дуге. Наименьшая металлоёмкость на квадратный метр, хорошее сбрасывание снега и обтекание ветром, возможность ставить на винтовые сваи — поэтому арку часто выбирают для северных площадок. Минус — потеря полезной площади у стен: при высоте стеллажа выше 3–3,5 м приходится отступать от края.
Полигональный: Ломаная кровля из нескольких прямых участков, вписанная в эллипс с соотношением высоты к ширине около 1:3. Компромисс между аркой и двускаткой: почти арочная экономия металла при прямых стенах в нижней зоне.
Шатровый: Наклонные стены, сужающиеся кверху примерно на 20°, и двускатная кровля. Классика европейских тентовых павильонов; в России используется для временных и сезонных объектов — летних кафе и павильонов для мероприятий — с шагом арок около 3 м.
Многопролётный: Несколько двускатных или арочных секций, состыкованных по длинной стороне с ендовой и внутренним рядом стоек. Так накрывают складские площади свыше 3–5 тыс. м², когда один пролёт без опор становится дороже двух. Схема сложная: в ендовах возникают снеговые мешки с нагрузками выше нормативных, и их считают отдельно.

Конструктивные схемы

Одна и та же форма собирается из разных несущих элементов — и именно они решают, сколько каркас весит, что выдержит и сколько простоит.

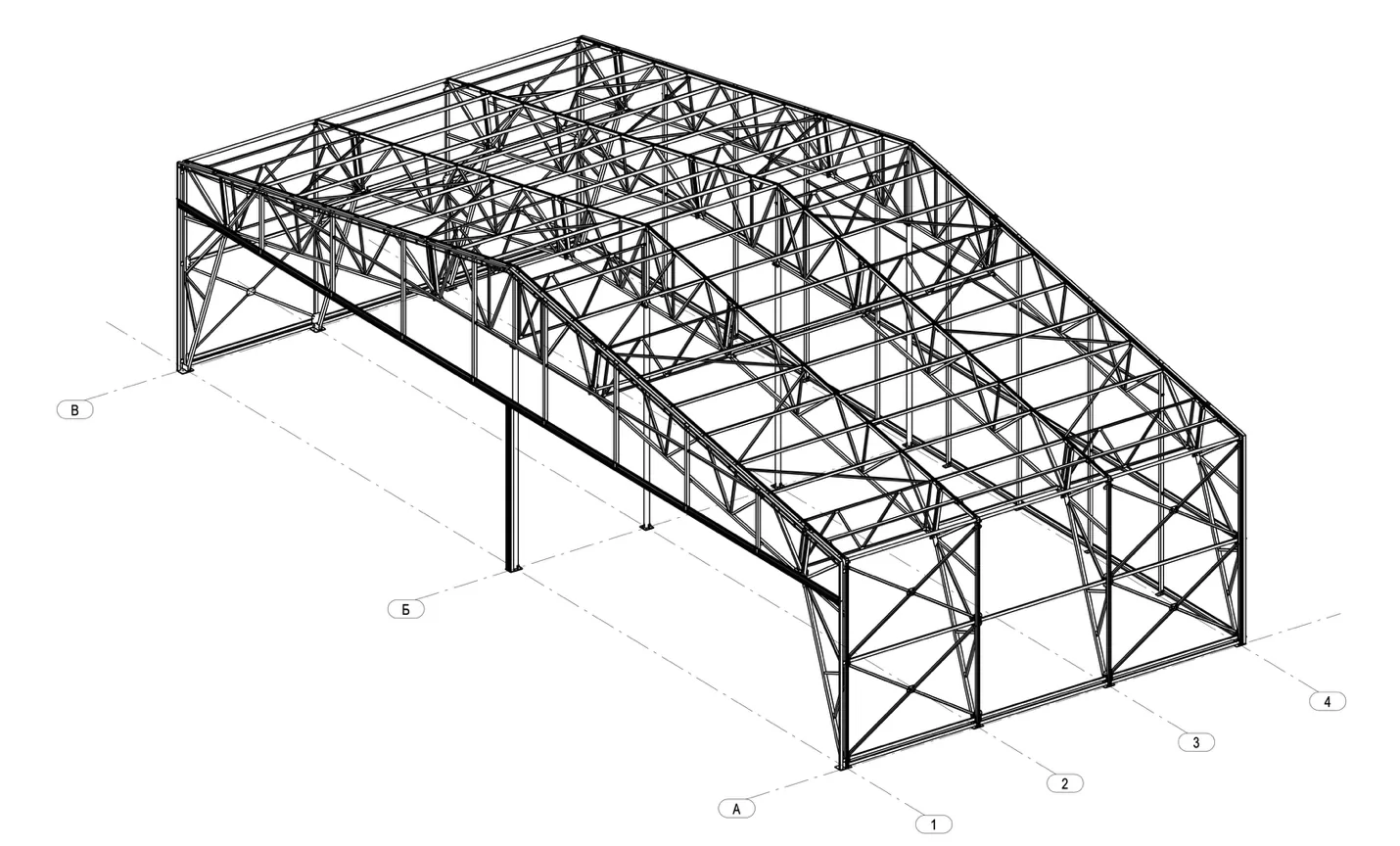

Фрагмент комплекта КМ: фермы, прогоны и связи в осях — по такой модели считают снег, ветер и подвесные нагрузки.

Решётчатая ферма из профильной трубы: Основной российский вариант: пояса и раскосы из квадратной или прямоугольной трубы, узлы сварены на заводе, стыки между отправочными марками — болтовые. Ферма лёгкая, жёсткая, хорошо работает на снег, к ней удобно крепить прогоны и подвесное оборудование. Именно по такой схеме «Хот Арт» делает каркасы тентовых ангаров пролётом до 50 м.
Сплошностенная рама из двутавра: Стойки и ригели из прокатного или сварного двутавра переменного сечения. Рама держит большие сосредоточенные нагрузки (кран-балка, подвесные ворота, тяжёлое освещение), меньше прогибается и проще защищается от коррозии, поскольку у неё нет закрытых полостей. Тяжелее фермы и требует более серьёзного основания.
ЛСТК: Тонкостенные оцинкованные профили 0,7–3 мм. Каркас лёгкий и быстро собирается, но шаг рам приходится уменьшать до 3 м и менее, связей нужно примерно на четверть больше, а сопротивление прогрессирующему разрушению низкое. Для тентовых ангаров с высокими снеговыми нагрузками ЛСТК почти не применяют; ниша — небольшие сооружения до 1 500 м² в мягком климате.
Алюминиевый каркас: Прессованные профили из сплавов 6061/6082 с пазами под кедр для тента. Вес в три раза меньше стального, не нужна окраска, монтаж вручную и на подъёмниках. Прочность сплава ниже стали (предел текучести около 240–260 МПа против 345 у низколегированной стали), поэтому пролёты ограничены 25–30 м, а снеговая нагрузка у типовых павильонов принимается близкой к нулю — снег нужно убирать или греть.
Бескаркасный арочный: Формально каркаса нет: кровля и стены — это самонесущие гнутые панели из оцинкованного листа 1–1,5 мм, свальцованные на площадке. Технологию запатентовал в США в 1950-х Питер Педерсен, в России она распространилась через станки типа MIC-120. Дёшево и быстро, но не ремонтируется, не любит дополнительных проёмов и в снежных районах требует толстого листа.

Материалы и защита

Сталь. Российские каркасы делают из стали С245 (аналог Ст3, предел текучести 245 МПа) и С345 (09Г2С, 345 МПа) по ГОСТ 27772. Зарубежные аналоги: европейские S235 и S355, американские A36 и A572 Gr.50, китайские Q235 и Q355. Разница между классами — примерно 40 % по несущей способности при одинаковом сечении, поэтому вопрос «какая сталь» напрямую определяет вес и цену каркаса. Профильная труба — по ГОСТ 30245, двутавр — по ГОСТ Р 57837.

Защита от коррозии. Три уровня: грунт-эмаль (базовый вариант, обновление раз в 7–10 лет), порошковая окраска (заводское покрытие, стойкое к ультрафиолету) и горячее цинкование (слой 60–100 мкм, 25–50 лет без обслуживания). Для складов соли, удобрений и животноводческих комплексов зарубежные производители применяют эпоксидные покрытия и внутренний тентовый лайнер, полностью отделяющий сталь от агрессивной среды. Замкнутые полости ферм из трубы должны быть герметизированы или оцинкованы изнутри.

Крепёж. Болты класса прочности 8.8 и выше, оцинкованные, с контролем затяжки; в морском и химическом климате — нержавеющая сталь.

Технологии разных стран

США и Канада

Два конкурирующих направления. Первое — open-web truss: решётчатые арки из квадратной трубы с горячим цинкованием, пролёты от 7 до 75 м и больше, расчёт на конечных элементах; типичные представители — Calhoun Super Structure, Britespan и ClearSpan. Квадратная труба выбирается сознательно: она лучше сопротивляется изгибу и полнее покрывается цинком при погружении. Второе — rigid frame из сплошного двутавра (Legacy Building Solutions): выше несущая способность, меньше прогибы, проще защита от коррозии. Нормативная база — IBC и ASCE 7 по нагрузкам, ASCE 55 «Tensile Membrane Structures» по расчёту мембранных конструкций; снеговую нагрузку запрещено снижать за счёт обещания чистить кровлю, кроме временных сооружений, не стоящих зимой.

Европа

Сильная школа алюминиевых clear-span конструкций (Losberger De Boer, Röder, HTS tentiQ): стандартный шаг пролётных рам 5 м, уклон кровли 18°, профили 120×120 и 120×200 мм, ширина типовых залов 8–25 м. Расчёт ведётся по Еврокодам и EN 13782 для временных сооружений. Такие каркасы идеальны для событий, выставок и сезонных складов, но для российской зимы требуют отдельного расчёта на снег.

Япония

Мембранная архитектура Taiyo Kogyo (MakMax): стальной каркас под сейсмику и тайфуны, мембраны с диоксидом титана, самоочищающиеся и долговечные, собственный исследовательский центр и около 300 объектов в год. Японский опыт показал, что тентовое здание может быть постоянным, а не «времянкой».

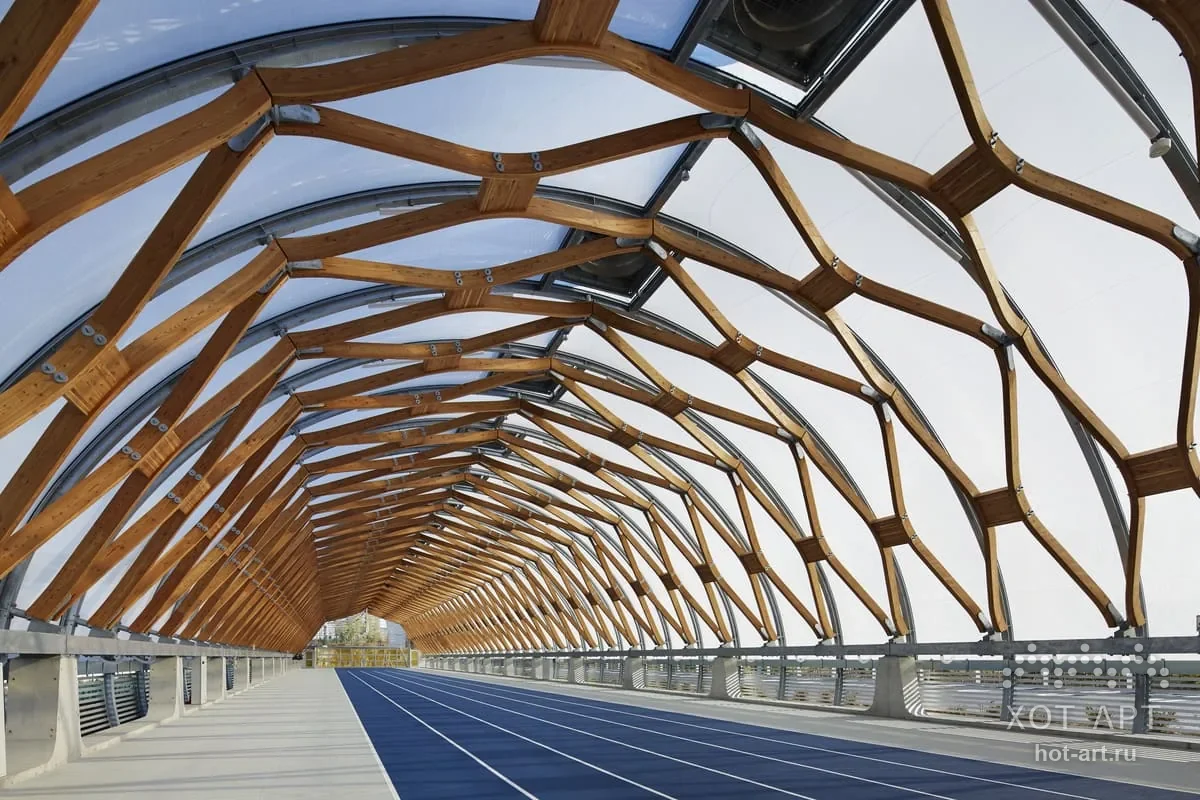

Японская мембранная архитектура: галерея на клеёных деревянных арках с натянутым светопропускающим покрытием — Японская мембранная школа: несущий каркас и натянутая светопропускающая мембрана проектируются как единая система, а не «тент поверх ангара».

Австралия

Каркасы под циклоны: арочные фермы с болтовыми узлами, расчёт на ветер до 240 км/ч, сертификация ISO 9001 и десятилетняя гарантия на каркас (Allshelter). Отсюда же пришли укрытия на морских контейнерах для горнодобычи.

Китай

Крупнейший экспортёр каркасов из стали Q235 с горячим цинкованием; цена низкая, качество сильно зависит от завода. Главный риск для российского покупателя — расчёт под другой снеговой район и сталь класса 235 там, где по СП нужна 345.

Россия

Наша специфика — снег: по СП 20.13330 страна разбита на восемь снеговых районов с нагрузкой от 50 до 400 кг/м², поэтому отечественный каркас как правило тяжелее американского аналога того же пролёта. Стандарт де-факто — ферма из профильной трубы с заводской сваркой и болтовыми монтажными стыками, расчёт по СП 16.13330 и СП 20.13330, изготовление и приёмка по СП 70.13330.

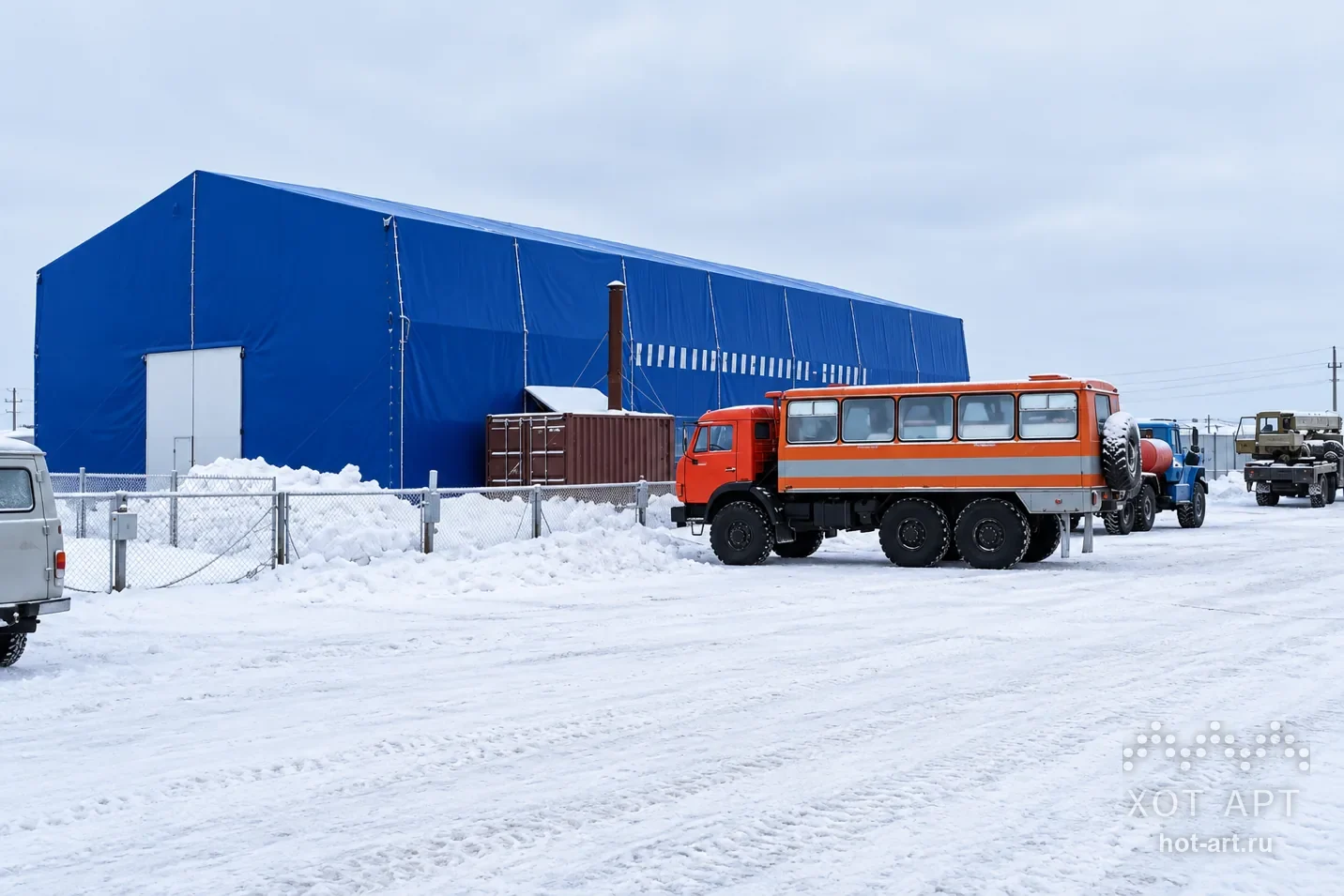

Тентовый ангар на северной промышленной площадке зимой: снег на кровле, вахтовые вездеходы у ворот — Российский сценарий эксплуатации: снеговой район и ветер на открытой площадке закладывают в расчёт каркаса с самого начала.

На что влияет каркас

Снег и ветер: Ошибка в снеговом районе — самая частая причина обрушений. Каркас, посчитанный на III район (180 кг/м²), в V районе (320 кг/м²) просто не выдержит первую нормальную зиму. Расчёт по СП 20.13330 обязателен по закону № 384-ФЗ и не зависит от того, капитальный объект или нет.
Пролёт и полезная площадь: Ферма без внутренних опор до 50 м даёт свободу планировки — это критично для авиационных ангаров и спортивных залов. Форма каркаса определяет, сколько площади у стен реально доступно.
Подвесные нагрузки: Освещение, вентиляция, тепловые завесы, тельфер или кран-балка должны быть заложены в расчёт заранее — добавить их к готовому лёгкому каркасу нельзя.
Срок службы и стоимость владения: Правильно защищённая сталь служит 25–50 лет; тент меняется каждые 10–15 лет без разборки каркаса. Каркас — 40–60 % цены ангара, поэтому именно на нём чаще всего экономят недобросовестные поставщики.
Мобильность: Болтовые узлы позволяют разобрать и перенести ангар на новую площадку; сварка на площадке — нет.

На что обратить внимание заказчику

Попросите паспорт с указанием снегового и ветрового районов вашей площадки, а не «типовой проект».
Уточните класс стали и потребуйте сертификаты на металл: С345 против С245 — разница в несущей способности, а не в маркетинге.
Проверьте толщину стенки трубы и сечения поясов: две фермы одного габарита могут отличаться по массе вдвое.
Спросите, где выполнена сварка — на заводе с контролем или на площадке.
Выясните тип антикоррозионной защиты и гарантию на неё.
Убедитесь, что в расчёт заложены ваши подвесные нагрузки, ворота и, если нужно, трибуны или кран-балка.
Сравните шаг ферм: редкий шаг при тонких прогонах — признак экономии на металле.

«Хот Арт» проектирует и изготавливает каркасы на собственном производстве: фермы из профильной трубы с заводской сваркой и болтовыми стыками, расчёт под региональные нагрузки, пролёты до 50 м, окраска или горячее цинкование по заданию заказчика. Каждый объект получает комплект КМ и паспорт конструкции — посмотрите реализованные объекты и как идёт монтаж. Телефон 8-495-966-13-628-495-966-13-62, почта info@hot-art.ru.

Частые вопросы

Из чего делают каркас ангара?: В России основной вариант — решётчатая ферма из профильной трубы: пояса и раскосы из квадратной или прямоугольной трубы по ГОСТ 30245, узлы сварены на заводе, монтажные стыки болтовые. Реже применяют сплошностенные рамы из двутавра по ГОСТ Р 57837, ЛСТК и алюминиевый профиль. Сталь — С245 или С345 по ГОСТ 27772.
Какой каркас лучше — арочный или двускатный?: Арочный экономичнее по металлу и лучше сбрасывает снег, но теряет полезную площадь у стен: при стеллажах выше 3–3,5 м от края приходится отступать. Двускатный прямостенный дороже по металлу, зато даёт полную площадь у стен и позволяет ставить ворота любого размера в торец и в бок. Для склада со стеллажами обычно выбирают прямостенный, для укрытия техники и северных площадок — арку.
Какая сталь используется для каркаса ангара?: С245 (аналог Ст3, предел текучести 245 МПа) и С345 (09Г2С, 345 МПа) по ГОСТ 27772. Разница между классами — около 40 % несущей способности при одинаковом сечении, поэтому класс стали напрямую определяет вес и цену каркаса. Зарубежные аналоги: S235 и S355 в Европе, A36 и A572 Gr.50 в США, Q235 и Q355 в Китае.
Сколько служит каркас тентового ангара?: Грунт-эмаль требует обновления раз в 7–10 лет, порошковая окраска — заводское покрытие, стойкое к ультрафиолету, горячее цинкование слоем 60–100 мкм служит 25–50 лет без обслуживания. Тент при этом меняют каждые 10–15 лет, не разбирая каркас.
Какую долю в цене ангара занимает каркас?: От 40 до 60 % стоимости сооружения. Именно поэтому на каркасе чаще всего экономят: уменьшают толщину стенки трубы, сечения поясов и увеличивают шаг ферм. Две фермы одного габарита могут отличаться по массе вдвое.
Можно ли перенести ангар на другую площадку?: Да, если каркас собран на болтах и элементы имеют заводскую маркировку: ангар разбирают, перевозят и собирают заново с ревизией узлов и тента. Каркас, сваренный на площадке, перенести без разрушения нельзя.
На какую снеговую нагрузку считают каркас ангара?: По СП 20.13330 страна разбита на восемь снеговых районов с нагрузкой от 50 до 400 кг/м². Расчёт ведут по району конкретной площадки, а не по «типовому проекту»: каркас, посчитанный на III район (180 кг/м²), в V районе (320 кг/м²) не выдержит зиму. Снижать снеговую нагрузку за счёт обещания чистить кровлю нельзя.

Нормативная база

ГОСТ 27772 (классы стали С245, С345), ГОСТ 30245 (профильная труба), ГОСТ Р 57837 (двутавр). СП 16.13330 «Стальные конструкции», СП 20.13330 «Нагрузки и воздействия» (снеговые районы), СП 70.13330 «Несущие и ограждающие конструкции». Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений». Зарубежные нормы, упомянутые в статье: IBC, ASCE 7, ASCE 55, Еврокоды, EN 13782.
