Какой фундамент нужен для тентового ангара: виды оснований, стоимость и подготовка площадки

Можно ли поставить тентовый ангар без фундамента

В отдельных случаях — да, если проектом предусмотрено крепление конструкции к существующему основанию или применены специальные опорные решения. На территории предприятия часто уже есть асфальтовая или бетонная площадка, которую раньше использовали под хранение материалов или оборудование. Если её состояние и несущая способность позволяют воспринимать расчётные нагрузки, новый фундамент может не потребоваться.

Но внешне прочная площадка подходит не всегда. Перед монтажом проверяют:

• толщину бетона и схему армирования
• состояние покрытия: трещины, просадки, отслоения
• характеристики грунта под площадкой
• возможность надёжной анкеровки каркаса

Отдельно считают ветровое воздействие. У тентового покрытия большая площадь, поэтому каркас воспринимает не только вертикальные нагрузки, но и значительные горизонтальные и отрывающие усилия — именно они чаще всего и определяют требования к анкеровке.

Основные виды оснований

Вариантов, которые встречаются на практике, 4. Сравнение — в таблице, подробности по каждому — ниже.

Монолитная железобетонная плита

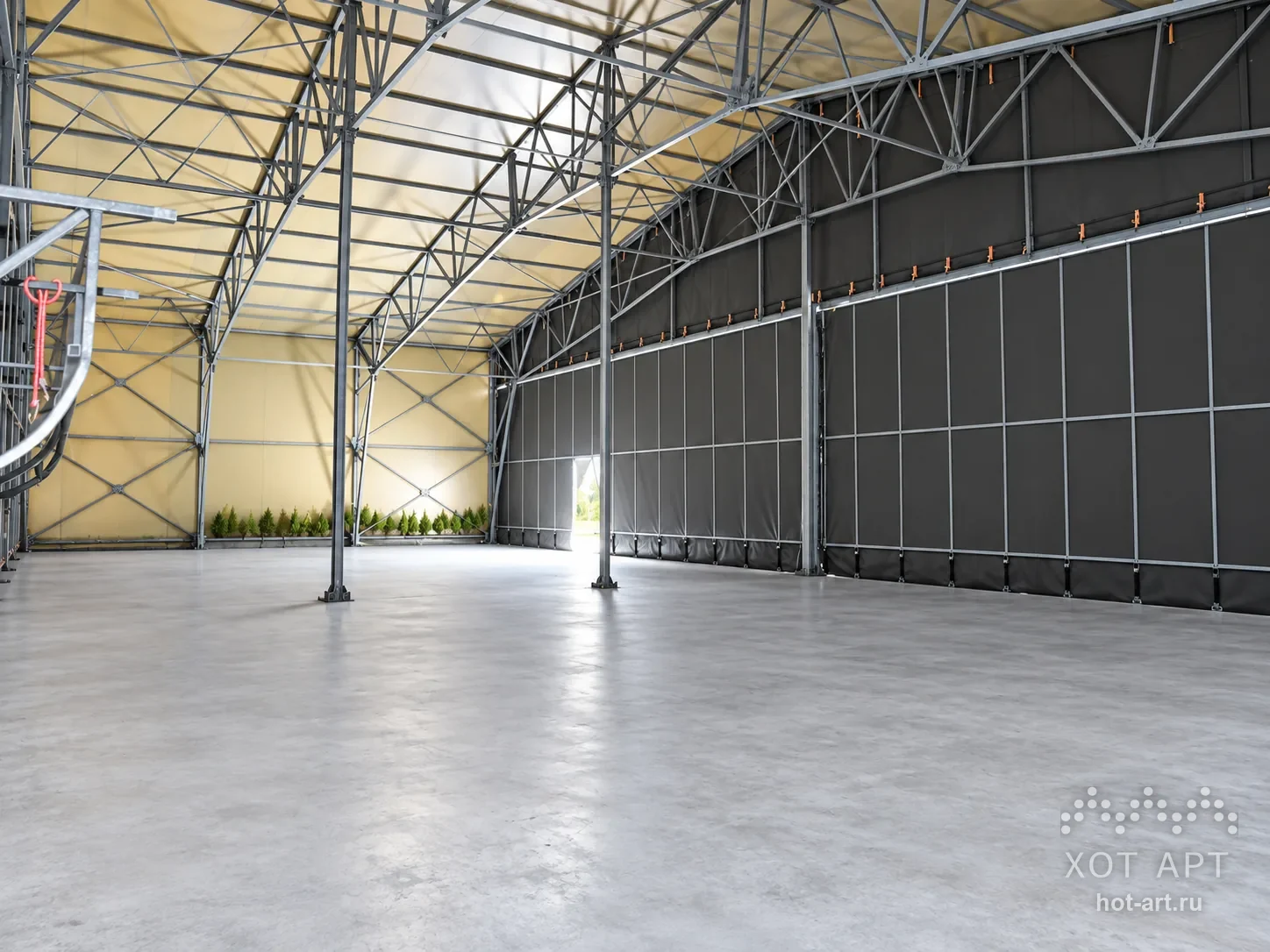

Один из самых распространённых вариантов для складских и производственных объектов. Плита одновременно работает основанием здания и промышленным полом — это удобно, когда внутри ездят погрузчики, стоят стеллажи или тяжёлое оборудование.

При проектировании учитывают нагрузки от техники, складируемых материалов и опор каркаса; под колоннами при необходимости предусматривают локальные усиления. Главное преимущество — ровная рабочая поверхность сразу. Недостаток — значительный объём бетонных работ и технологические сроки, которые нельзя сократить.

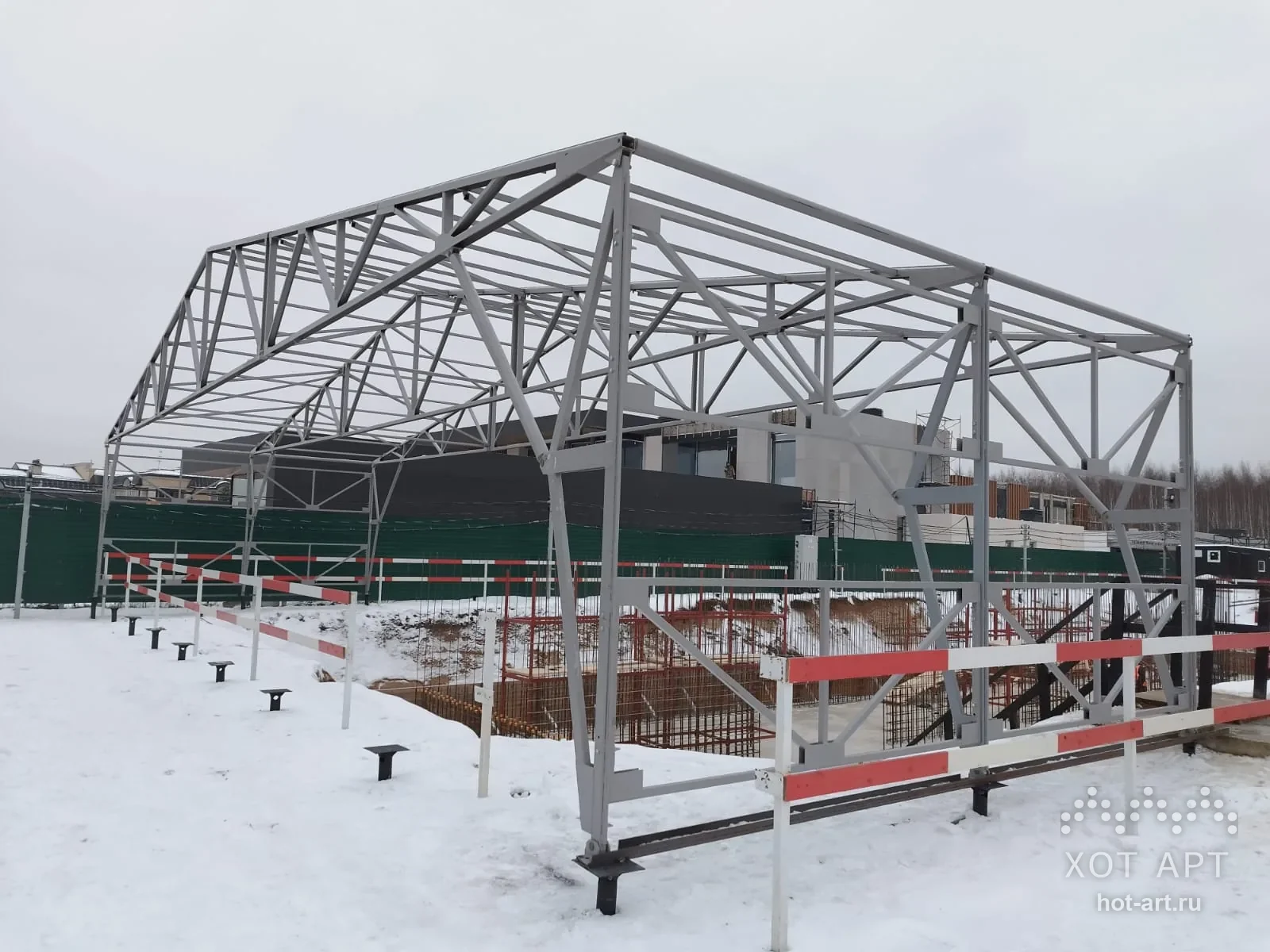

Свайный фундамент

Свайные решения применяют при соответствующих грунтовых условиях и конструктивной схеме здания. В зависимости от проекта используют винтовые или другие виды свай, а опоры связывают ростверками либо предусматривают отдельные узлы крепления металлокаркаса.

Такой вариант позволяет не устраивать сплошную плиту под всем зданием, но пол внутри ангара решается отдельно. Стоимость зависит от геологии, глубины заложения, количества опор и требуемой несущей способности.

Отдельные железобетонные фундаменты

Для прямостенных ангаров применяют отдельные фундаменты под колонны: каждая опора воспринимает усилия от своей части каркаса, при необходимости фундаменты объединяют связями или ростверками. Решение сокращает объём бетона по сравнению со сплошной плитой, но требует точного расчёта усилий и деформаций — именно такие пятна под опалубкой видны на снимке в начале статьи.

Существующая асфальтовая площадка

Этот случай рассматривают отдельно. Сам по себе асфальт обычно не является достаточным основанием для передачи значительных усилий от несущих колонн, поэтому могут потребоваться дополнительные фундаменты, анкеровка в нижележащие конструкции или другие проектные решения.

Использовать одно только асфальтовое покрытие как гарантированно надёжное основание нельзя. Но при пролёте до 25 м, качественно выполненном асфальтировании и подготовленных подстилающих слоях такой вариант имеет смысл просчитать.

От чего зависит стоимость основания

Цена фундамента складывается не из площади здания. В расчёте участвуют 7 факторов:

• площадь и геометрия ангара
• инженерно-геологические условия площадки
• глубина промерзания грунта
• снеговая и ветровая нагрузки района
• наличие существующего бетонного или асфальтового покрытия
• нагрузки от техники и складируемых материалов
• необходимость устройства промышленного пола

Для склада площадью 800 м² с движением вилочных погрузчиков требования к полу будут принципиально другими, чем для ангара под хранение пустой тары, — при одной и той же площади. Поэтому сравнивать стоимость фундаментов только по квадратным метрам здания некорректно. Из чего складывается цена самого ангара, разобрано в материале «Сколько стоит тентовый ангар».

Какие ошибки встречаются при подготовке площадки

Сначала бетон, потом проект

Плиту заливают до расчёта металлокаркаса. После выпуска КМ выясняется, что расположение опор не совпадает с закладными деталями, а основание не рассчитано на нужные усилия. Появляются переделки, а с ними — бюджет и сроки.

Площадка без водоотведения

Правильно смонтированный ангар всё равно доставляет проблемы в эксплуатации, если вода скапливается у опор или затекает внутрь. Уклоны, лотки и отмостку закладывают вместе с основанием, а не после первой весны.

Порядок работ, при котором ничего не переделывают

1. 1. Определить назначение и габариты здания. Размеры, высота, ворота, въезды и то, что будет внутри: стеллажи, погрузчики, станки. От этого зависят и расчётная схема каркаса, и требования к полу.
2. 2. Собрать данные по площадке. Инженерно-геологические изыскания, глубина промерзания, снеговой и ветровой районы, существующие покрытия и коммуникации в пятне застройки.
3. 3. Рассчитать каркас и получить нагрузки на основание. Расчётная схема даёт усилия в опорах — вертикальные, горизонтальные и отрывающие. Без этих цифр выбирать тип фундамента не из чего.
4. 4. Выбрать тип основания. Плита, сваи, отдельные фундаменты под колонны или использование существующей площадки — по нагрузкам, геологии и тому, нужен ли внутри промышленный пол.
5. 5. Согласовать закладные детали и оси. Расположение анкерных групп, отметки и допуски фиксируются до начала бетонных работ и совмещаются с расположением ворот, въездов и инженерных сетей.
6. 6. Заложить водоотведение. Планировочные уклоны, отмостка и приём воды с кровли закладываются в тот же проект, что и основание.

Как основание стыкуется с остальными работами на площадке и сколько занимает каждый этап — в материале «Монтаж тентового ангара». Какие усилия приходят в опоры от самого каркаса — в разборе «Каркас ангара».

Частые вопросы

Можно ли поставить тентовый ангар без фундамента?

В отдельных случаях да — если проектом предусмотрено крепление к существующему основанию или специальные опорные решения. Готовая бетонная площадка подходит не всегда: проверяют толщину и армирование бетона, состояние покрытия, грунт под ним и возможность надёжной анкеровки каркаса.

Можно ли смонтировать ангар на асфальте?

Сам по себе асфальт обычно не передаёт значительные усилия от несущих колонн, поэтому чаще всего нужны отдельные фундаменты под стойки или анкеровка в нижележащие конструкции. При пролёте до 25 м, качественно выполненном асфальтировании и подготовленных подстилающих слоях вариант рассматривают отдельным расчётом.

Почему у тентового ангара считают не только вес конструкции?

Тентовое покрытие имеет большую площадь, поэтому каркас воспринимает не только вертикальные нагрузки, но и значительные горизонтальные и отрывающие усилия от ветра. Основание рассчитывают на все три, иначе лёгкость конструкции обманчива.

Что делать раньше — фундамент или проект ангара?

Проект. Расчёт металлокаркаса даёт усилия в опорах и расположение анкерных групп. Если плиту залить раньше, закладные детали и оси опор могут не совпасть, а переделка основания стоит дороже, чем ожидание проекта.

Нужен ли пол внутри, если фундамент свайный?

Да, пол в этом случае решается отдельной задачей: сваи несут каркас, но не образуют рабочую поверхность. Монолитная плита тем и удобна, что совмещает основание и промышленный пол.

Какие данные нужны для предварительной оценки основания?

Размеры будущего ангара, назначение, регион строительства и информация о существующей площадке — есть ли бетон или асфальт, в каком они состоянии. Этого достаточно, чтобы наметить варианты до изысканий.
